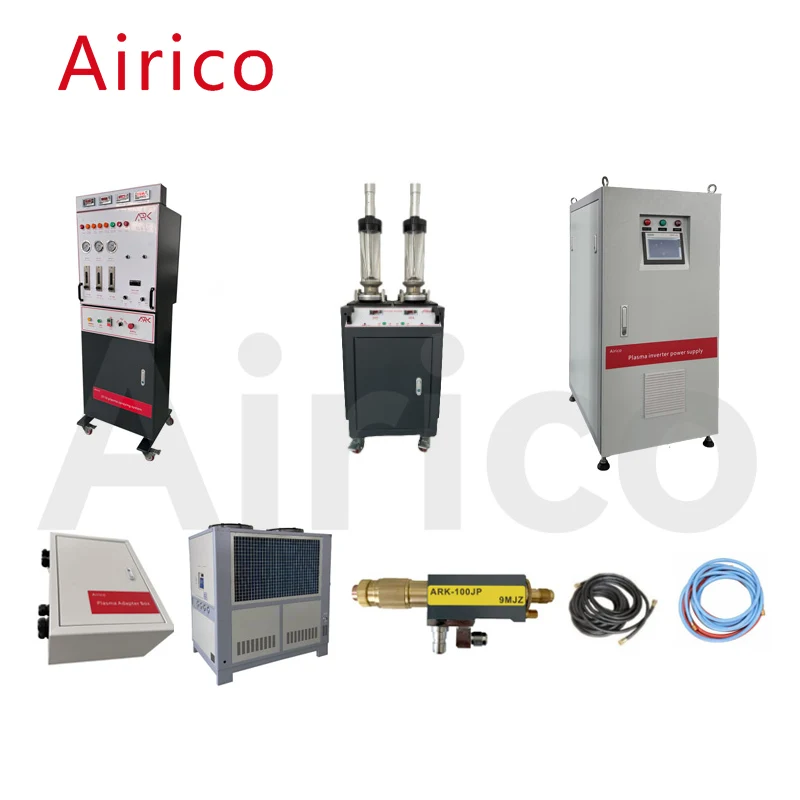

पानी, बिजली, गैस और पाउडर को विनियमित और नियंत्रित करने के लिए उपयोग किया जाता है। यह पूरे सिस्टम की निगरानी कर सकता है, और उपयोगकर्ता नियंत्रण कैबिनेट से ऑपरेशन के दौरान वोल्टेज और करंट जैसे सिस्टम मापदंडों को सीधे समझ सकते हैं। जब सिस्टम में बिजली और गैस आवश्यकताओं को पूरा नहीं करती है, तो सिस्टम उपयोगकर्ताओं को संबंधित समायोजन करने के लिए याद दिलाने के लिए स्वचालित रूप से अलार्म बजाएगा। पैनल पर करंट और वोल्टेज को समायोजित करके प्लाज्मा आर्क के तापमान को समायोजित करें। उपयोगकर्ता नियंत्रण कक्ष पर मुख्य और माध्यमिक गैसों को समायोजित करके गैस प्रवाह दर और गैस अनुपात को भी नियंत्रित कर सकते हैं, जिससे प्लाज्मा चाप और लौ वेग की लंबाई बदल जाती है, और अंततः पाउडर कणों का वेग बदल जाता है।
|
संख्या |
परियोजना |
बुनियादी पैरामीटर |
|
1 |
इनपुट बिजली की आपूर्ति |
AC220V、50Hz/60Hz |
|
2 |
इनपुट शक्ति |
300W |
|
3 |
Control type |
पीएलए नियंत्रण+रिले |
|
4 |
मुख्य गैस का प्रकार और दबाव |
आर्गन, नाइट्रोजन 0.6-0.8 एमपीए |
|
5 |
मुख्य गैस की अधिकतम खपत |
2m³/घंटा |
|
6 |
माध्यमिक गैस प्रकार और दबाव |
हाइड्रोजन, हीलियम 0.25-0.4 एमपीए |
|
7 |
वायु और दबाव |
सूखा 0.5Mpa |
|
8 |
गैस उपयोग विधि |
आर्गन, आर्गन+हाइड्रोजन, नाइट्रोजन, नाइट्रोजन+हाइड्रोजन |
|
9 |
नियंत्रण कैबिनेट के बाहरी आयाम |
400x700x1820 मिमी |
|
10 |
नियंत्रण कैबिनेट का कुल वजन |
130 किग्रा |
एक उपकरण जिसका उपयोग स्प्रे पाउडर को संग्रहीत करने और प्रक्रिया आवश्यकताओं के अनुसार स्प्रे गन तक पहुंचाने के लिए किया जाता है। स्प्रे गन की मुख्य गैस का उपयोग पाउडर फीडिंग गैस के रूप में किया जाता है। स्प्रे किए गए पाउडर को पाउडर फीडिंग स्क्रेपर के रोटेशन के माध्यम से पाउडर फीडर के आउटलेट तक पहुंचाया जाता है, और पाउडर गैस के दबाव के साथ पाउडर फीडिंग बाल्टी को छोड़ देता है और स्प्रे गन में प्रवेश करता है। नियंत्रण कैबिनेट पैनल पर पोटेंशियोमीटर को समायोजित करने से पाउडर फीडिंग की गति को समायोजित किया जा सकता है।
|
संख्या |
परियोजना |
बुनियादी पैरामीटर |
|
1 |
पाउडर वितरण विधि |
खुरचनी वायवीय प्रकार |
|
2 |
डबल ट्यूब क्षमता |
6.0L |
|
3 |
पाउडर गैस वितरण |
नाइट्रोजन |
|
4 |
पाउडर वितरण के लिए गैस का दबाव |
1.1-1.3 एमपीए |
|
5 |
पाउडर फ़ीड दर |
0~160 ग्राम、/मिनट |
|
6 |
पाउडर वितरण सटीकता |
±1% |
|
7 |
पाउडर वितरण गैस प्रवाह दर |
400-800L/घंटा |
|
8 |
पाउडर फीडर के बाहरी आयाम |
500x460x1300 मिमी |
|
9 |
पाउडर फीडर का वजन |
50 किलो |
प्लाज्मा इन्वर्टर बिजली की आपूर्ति आईजीबीटी मॉड्यूल, इंटेलिजेंट मॉड्यूल नियंत्रण, वाटर-कूल्ड इलेक्ट्रिकल मॉड्यूल, सॉफ्ट आर्क स्टार्टिंग, छोटे आकार, उच्च दक्षता, कम बिजली की खपत, अच्छी गर्मी लंपटता, निरंतर संचालन और कम का उपयोग करके स्प्रे गन के लिए डीसी पावर प्रदान करती है। विफलता दर. यह वर्तमान में चीन में एक उत्कृष्ट प्लाज्मा बिजली आपूर्ति है।
|
संख्या |
परियोजना |
बुनियादी पैरामीटर |
|
1 |
इनपुट बिजली की आपूर्ति |
3P AC380V、50Hz/60Hz |
|
2 |
रेटेड आउटपुट पावर |
96 के.वी |
|
3 |
अधिकतम नो-लोड वोल्टेज |
DC125V |
|
4 |
कार्यशील वर्तमान |
100-1100ए |
|
5 |
कार्यशील वोल्टेज |
30-100v |
|
6 |
शक्ति विशेषताएँ |
लगातार चालू स्रोत |
|
7 |
वर्तमान सटीकता |
＜1% |
|
8 |
लोड दर |
90% |
|
9 |
बिजली आपूर्ति आयाम |
650x430x1600 मिमी |
|
10 |
वज़न |
200 किलो |
प्लाज्मा उपकरण का पानी और बिजली मिलाकर स्प्रे गन में भेजें। साथ ही, स्प्रे गन को चाप शुरू करने और स्प्रे गन के रिटर्न पानी के तापमान और ठंडा पानी के दबाव का पता लगाने के लिए आवश्यक उच्च आवृत्ति पल्स वोल्टेज प्रदान करें। यह हल्का, लचीला और खींचने में आसान है। अच्छा आर्क आरंभ प्रदर्शन, नोजल के आर्क शुरू करने पर तात्कालिक वर्तमान झटके को कम करता है।
|
संख्या |
परियोजना |
बुनियादी पैरामीटर |
|
1 |
इनपुट वोल्टेज |
AC220V50Hz/60Hz |
|
2 |
मूल्यांकित शक्ति |
250W |
|
3 |
नियंत्रण मोड |
बाहरी नियंत्रण |
|
4 |
आउटपुट उच्च-आवृत्ति वोल्टेज |
AC2500-3000 |
|
5 |
बाहरी आयाम |
610x480x340मिमी |
|
6 |
वज़न |
30 किलो |
दोहरी कंप्रेसर ड्राइव मशीन की कुल मात्रा को कम करती है और आपके स्थान को बढ़ाती है; मुख्य रूप से स्प्रे गन की प्रभावी शीतलन प्राप्त करने और नोजल जीवन को बढ़ाने के लिए उपयोग किया जाता है
|
संख्या |
परियोजना |
बुनियादी पैरामीटर |
||
|
1 |
इकाई उपस्थिति |
1330x780x1310(मिमी) |
||
|
2 |
परिसंचारी पानी की टंकी की क्षमता |
250 किलो |
||
|
3 |
प्रशीतन क्षमता |
32.2 किलोवाट |
||
|
4 |
आउटलेट पानी के तापमान में उतार-चढ़ाव |
5℃ |
||
|
5 |
बिजली की आपूर्ति |
3P AC380 50Hz/60Hz |
||
|
6 |
कंप्रेसर |
दोहरी कंप्रेसर |
उत्पत्ति: सान्यो, जापान |
|
|
7 |
आउटलेट दबाव |
4-8 किलोग्राम समायोज्य |
प्रवाह प्रवाह दर |
4m³/घंटा |
|
8 |
बाहरी परिसंचरण पंप |
रेटेड पावर 1.1KW |
रेटेड वर्तमान 1.5A |
|
|
9 |
रेफ्रिजरेंट इंजेक्शन की मात्रा |
11 किलो |
प्रशीतन मीडिया |
F22 |
|
10 |
प्रशंसक शक्ति |
85Wx2 |
||
|
11 |
कुल इनपुट शक्ति |
13.5 किलोवाट |
||
|
12 |
वज़न |
450 किलो |
||
Airico-3710 टाइप ए स्प्रे गन का उपयोग उत्पादन प्रकार के थर्मल छिड़काव कार्यों के लिए किया जाता है, जिसकी अधिकतम आउटपुट पावर 100KW है। इस प्रकार की स्प्रे गन में उच्च दर शक्ति होती है, इसलिए यह उत्पादन वातावरण में उच्च पाउडर फीडिंग दर शक्ति का उपयोग कर सकती है, छिड़काव का समय कम कर सकती है और प्रसंस्करण लागत को कम कर सकती है। मानक संरचना त्वरित हार्डवेयर प्रतिस्थापन की अनुमति देती है। विभिन्न सामग्रियों के छिड़काव की आवश्यकताओं को पूरा करने के लिए विभिन्न नोजल, इलेक्ट्रोड और पाउडर पोर्ट वैकल्पिक हैं।
|
संख्या |
परियोजना |
बुनियादी पैरामीटर |
|
1 |
रेटेड आउटपुट पावर |
80 किलोवाट |
|
2 |
वर्तमान मूल्यांकित |
100-1000ए |
|
3 |
कार्यशील वोल्टेज |
30-100V |
|
4 |
बाहरी आयाम |
80X75X190 मिमी |
|
5 |
वज़न |
3.5KG |
